導熱系數測試儀 （中西器材）DRL-V/DRL-5

導熱系數測試儀
型號：DRL-V
型號配置區別：

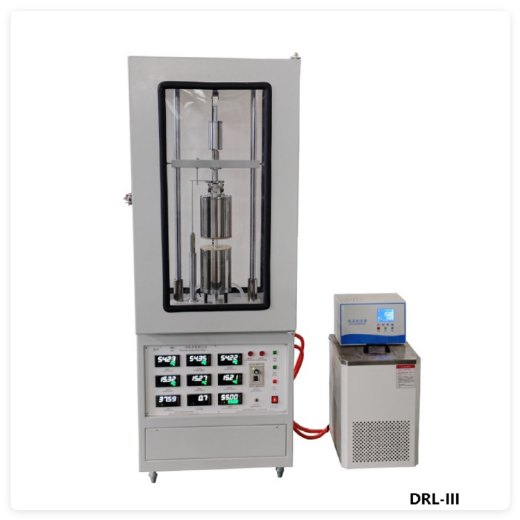

DRL-III：含DRL-III標準型測試主機壹臺，軟件壹套，恒溫水槽壹臺，膠體樣品框2個，電腦壹臺。
DRL-V：含DRL-V測試主機壹臺，軟件壹套，恒溫水槽壹臺，膠體樣品框2個，電腦壹臺。帶高導熱模塊及接觸熱阻模塊。

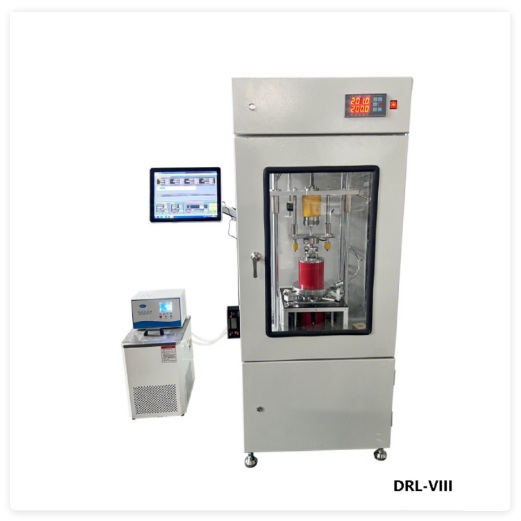

DRL-VIII：含DRL-VIII測試主機壹臺，軟件壹套，恒溫水槽壹臺，膠體樣品框2個，電腦壹臺。溫度控制及樣品厚度檢測精度等級比DRL-V高，整體測試精度及穩定性比DRL-V高 。

導熱系數測試儀 （中西器材）DRL-V/DRL-5

一、概述
本儀器主要測試薄的熱導體、導熱硅膠硅脂、導熱樹脂、氧化鈹瓷、氧化鋁瓷等細*小材料的熱阻以及固體界面處的接觸熱阻和材料的導熱系數。檢測材料一般為固態片狀，如加圍框也可檢測粉狀態材料及膏狀材料。
儀器參考標準：MIL-I-49456A（絕緣片材、導熱樹脂、熱導玻纖增*強）；GB 5598-2015（氧化鈹瓷導熱系數測定方法 棒軸法）；ASTM D5470-12（薄的熱導性固體電絕緣材料傳熱性能的測試標準）、GB/T38712-2020（*薄玻璃導熱系數實驗*方法 熱流法）、GB /T29313-2012電氣絕緣材料熱傳導性能試驗*方法等。
儀器具有自動加壓，自動測厚，全電腦自動測量控制功能。
DRL-V型儀器是在DRL-III型儀器基礎上發展起來的，具有如下特點：
1、測試頭內測試桿周圍增*加了防護熱裝置（此裝置可對試樣進行熱防護），拓*展了儀器測試溫度范圍，減小了環境溫度對測試的影響。
2、測試頭內測試桿上增*加熱流測試的溫差熱電偶堆，提高了熱流測試分辨率、準確性和重復性。
3、取*消了冰水混合物對熱電偶冷端補償，簡化了操作，方便了使用。
4、增*加了“老*化*可*靠*性*測試"、“高導熱材料測試"、“試樣間接觸熱阻測試"等實驗方法。
DRL-III和DRL-V儀器可應用于院校，科研，質檢部門和廠的材料熱分析檢測。

導熱系數測試儀 （中西器材）DRL-V/DRL-5

（a）主要參數
技術參數 儀器型號：DRL-V
1、溫度范圍 1、20—80℃（熱極：室溫—100.00℃；冷極：0—80.00℃（恒溫槽））
2、20—140℃（熱*極：室溫—200.00℃；冷極：0—80.00℃（恒溫槽））
3、20—190℃（熱*極：室溫—300.00℃；冷極：0—80.00℃（恒溫槽））
4、100—260℃（熱*極：120.00—300.00℃；冷極：80.00—240.00℃（溫控））
說明：溫度范圍是指測試樣品的平均溫度（熱面和冷面溫度）的范圍，熱面溫度比熱*極溫度稍低，冷面溫度比冷*極溫度稍高。選型請根據實驗要求選取其中一項參數。另有低溫、高溫規格可，價格另報：
5、-20—80℃（熱極：室溫—100.00℃；冷*極：-40.00—60.00℃（恒溫槽））
6、40—260℃（熱*極：室溫—500.0℃；冷*極：0—80.00℃（恒溫槽））
2、導熱系數 1、普通模式：0.1～45 W/m*k
2、高導模式：5～500 W/m*k （需選配高導測試模塊）
3、熱阻范圍 0.05～500 （cm2*k/w）
4、測試精度 1、熱阻測試：10～500cm2*k/w，誤差≤3％；0.05～10cm2*k/w，誤差≤5％
2、導熱系數測試：0.1～5 W/m*k，誤差≤3％；5～500 W/m*k，誤差≤5％
3、接觸熱阻測試：誤差≤5％
4、鋁基板（復合板材）熱阻測試：誤差≤5％±0.1
5、測試頭尺寸 1、Φ30mm（試樣尺寸以此測試頭為例）；2、Φ50mm（可選）
6、試樣尺寸 1、0.1～5 W/m*k 或10～500cm2*k/w，Φ30×（0.2～5）mm，厚度可疊層
2、5～45 W/m*k 或2～10cm2*k/w，（Φ20～Φ30）×（0.2～15）mm
3、5～500 W/m*k，（Φ10～Φ30）×（15～30）mm（高導模式）
4、鋁基板：15×15（mm）
說明：此試樣尺寸為基本尺寸，詳細制樣尺寸參閱下述說明。

導熱系數測試儀 （中西器材）DRL-V/DRL-5

7、壓力測量 0～1000.0N
8、位移測量 0～40.00mm
9、壓力控制 電動
10、實驗方式 1、試樣不同壓力下熱阻測試，
2、材料導熱系數測試，
3、介質不同壓力下接觸熱阻測試，
4、鋁基板（復合板材）熱阻測試，
5、老化性測試，
6、高導熱材料導熱系數測試（配高導測試模塊）
7、不同壓力下試樣間接觸熱阻測試（配接觸熱阻測試模塊）
8、材料壓縮性能測試。
11、主機電源 電壓：220V，功率小于1KW。
儀器配置：DRL-V導熱系數測試儀主機1臺；測試軟件（含通信接口）1套；恒溫槽（恒溫水槽或恒溫油槽按所選溫度規格配置）及其控制器1套；電腦1臺,膠體材料樣品框2個，石英標準樣品1個。
