高頻電子線路實驗箱 型號:LY333-LTE-GP-08A

LTE-GP-08A型高頻電子線路實驗箱
一、整體介紹
LTE-GP-08A高頻電子線路實驗箱在保留了第三代產品系統特點的基礎上，對產品的進行了幅度的改造，以及高頻電子線路課程教材的采用主控系統+實驗?zāi)K形式的設計模塊化實驗平臺。

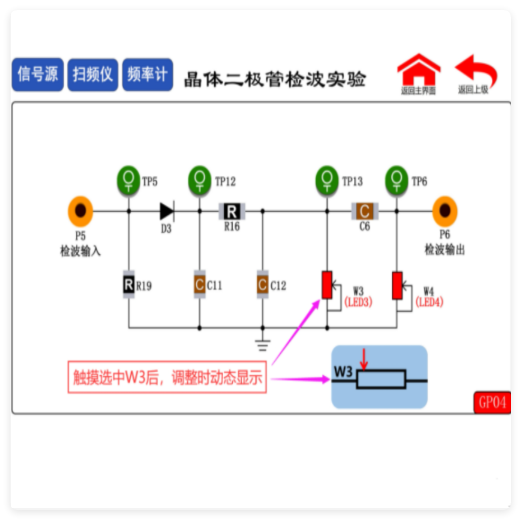

該產品提供了直觀友好的人機交互、使用了現代化的電子器件、內嵌了掃頻儀及頻率計(提供7寸屏UI)、物理防護以及使用了一體化開模工藝
該款產品緊密配合教材內容，力求涵蓋相關章節各個基本知識點，使學生有條件有-機會親自-動手了解和熟悉高頻電子電路的結構、工作原理、關鍵技術及常用測量方法
LTE-GP-08A高頻電子線路實驗箱實驗箱采用母板+獨立模塊化設計，內置了穩壓電源、低頻信號源、高頻信號源、頻率率、掃頻儀以及揚聲器，提供了統一的標識儀表接口區。
單個實驗箱體可同時容納6個可拆卸的積木式實驗?zāi)K：小信號放大與無線接收、混頻&中放與AGC、振蕩電路&鎖相環、調幅與解調、高頻功放與無線發射、斜率鑒頻&相位鑒頻。

高頻電子線路實驗箱 型號:LY333-LTE-GP-08A

性能指標
1、內置頻率計：
頻率測量范圍：0~1000MHz
輸入信號幅度：≥100mVpp
測量誤差：≤±20ppm
輸入阻抗：1MΩ 2、內置DDS高頻信號源：
輸出波形：正弦波
輸出頻率： 0Hz~20MHz
輸出幅度：≥50mV
輸出阻抗：50Ω

高頻電子線路實驗箱 型號:LY333-LTE-GP-08A

3、內置掃頻儀：
掃頻范圍：0.1MHz~20MHz（起止頻率可設置）
輸出幅度：2V~300mV
輸出阻抗：50Ω
掃頻方向：往返 4、內置DDS低頻信號源：
輸出波形：正弦/三角/方波/AM/SSB/FM/音頻信號
輸出頻率： 0Hz~100KHz（正弦）
輸出幅度：峰峰值0～5V
輸出阻抗：50Ω
5、工作電源
實驗箱內置穩壓電源：輸入AC 220V±10% 、輸出DC ±12V、+5V。
